1.工作の手順

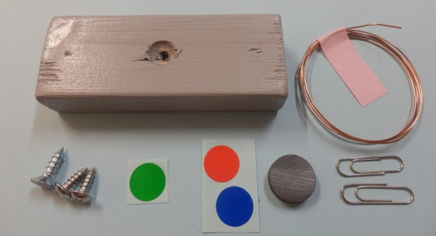

材料
- ベース台
- 磁石（直径18mm・厚み5mm）
- シール 磁石N曲（赤）･S局（青）･その他
- ポリウレタン線（径0.65mm長さ約65cm）
- ゼムクリップ（28mm用）x２ケ
- M4タッピング（4×12）x２ケ
- M5タッピング（5×16）

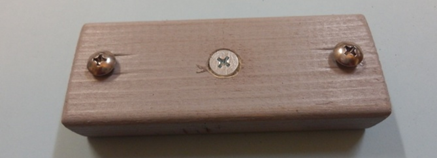

ベース台にタッピング3ケ取り付ける
M4タッピングは両外側に、少しゆるめておく
M5タッピングは中央部に面一までねじ込む
磁石にN極（赤）・S極（青）シールを張る
方位磁石、棒磁石などでN極・S極を調べる
ゼムクリップで軸受けをつくる（左右高さをそろえる）
ゼムクリップをのばす
左右対称に！
工具で仕上げる
回転子コイルをつくる（0.65mmポリウレタン線）
筒状のものにコイルを巻きつけます
通電用にコイル軸部の塗料をはがす
コイルに目印をつける
右の図のように塗装をはがす
目印側の軸塗料を半周はがす
軸はどっち向きも一直線になるように調整

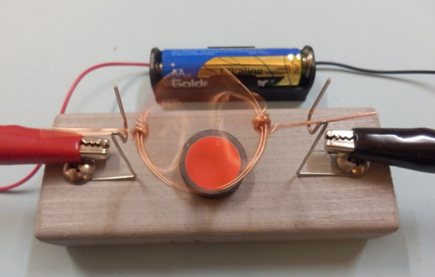

完成！さぁテストしましょう
- 設定（今回の仕様）
- 乾電池の＋（赤）を左側、－（黒）を右側
- 磁石のN極（赤）を上、S極（青）を下向き
- セットして回しましょう
- 回らない時は、指でそっと回してみましょう（重さバランスや色のはがし方で回りにくい事がある）
- 回りにくい時は、軸調整や塗料はがしを点検
成功しましたか！ 回転方向は？

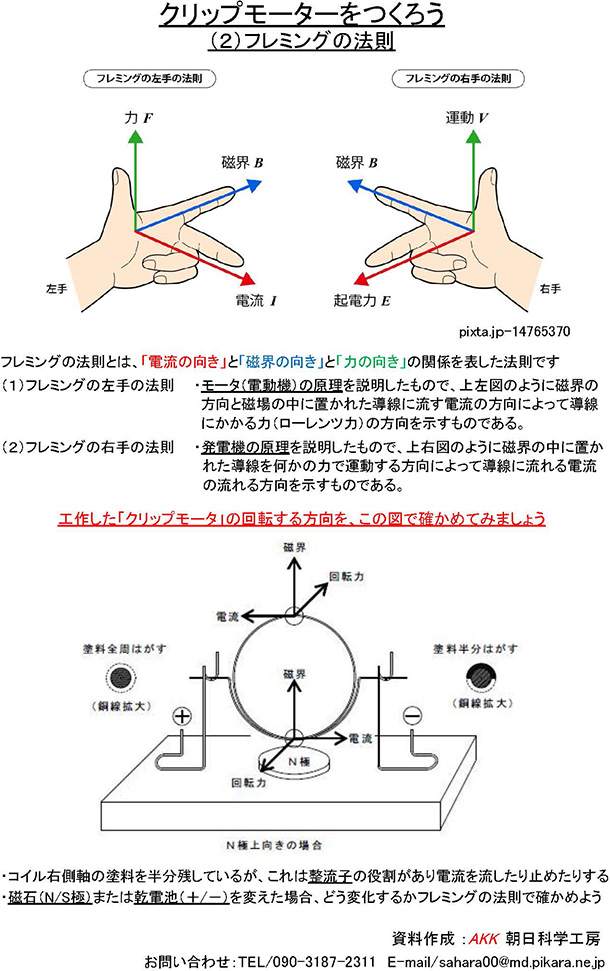

「フレミングの左手の法則」で確かめましょう
2.フレミングの法則
