徳島県上勝町「月ケ谷温泉」様

1-1

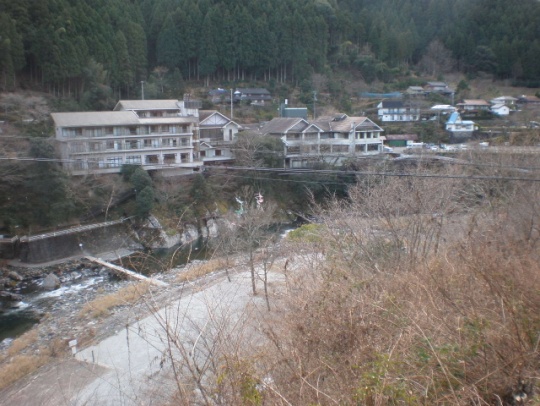

徳島県上勝町「月ケ谷温泉」全景です。
上勝町は葉っぱビジネスの「いろどり」でも全国的に有名になりましたが、清流に面した里山の温泉は四季を通して自然の風情を楽しめます。

OLYMPUS DIGITAL CAMERA

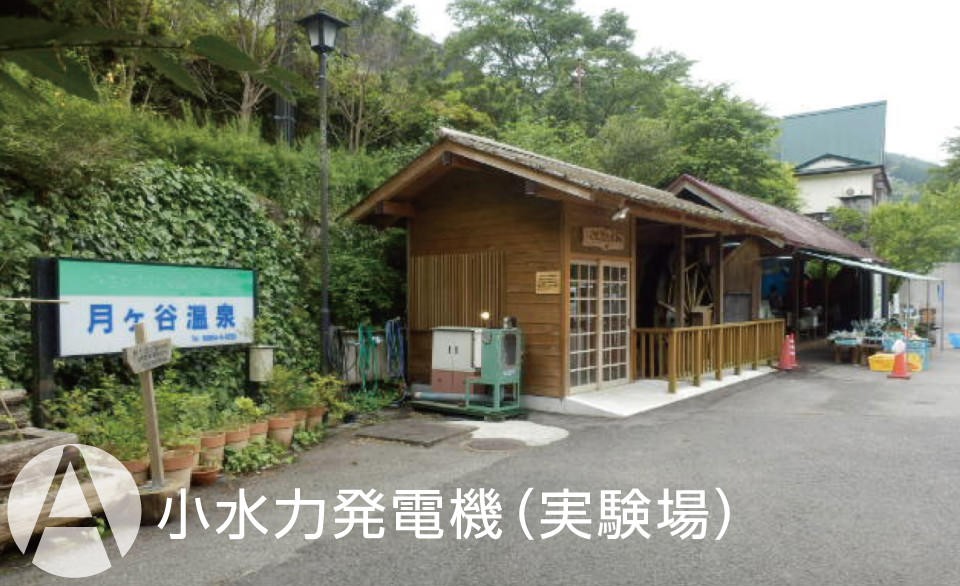

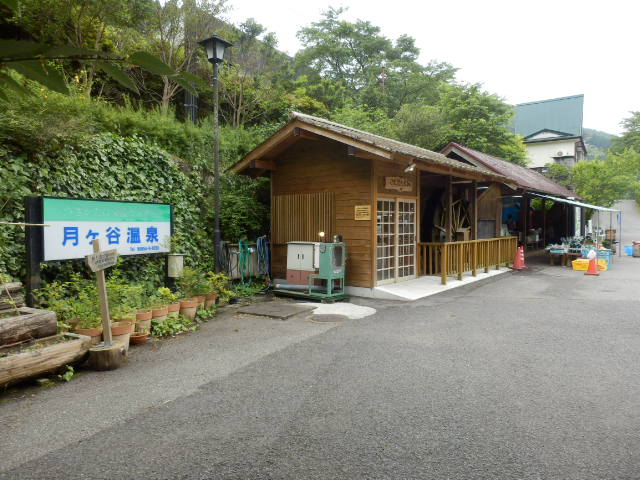

温泉様のご厚意により、ソバ打ち用上掛け水車の水流をお借りして、当工房の小水力発電機の実証実験場として平成24年2月から運転を開始しています。

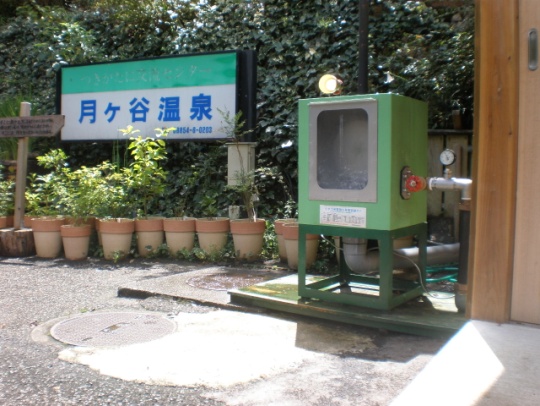

1-3 小水力発電機SH-P500W-R400M型 基本仕様
水車形式 ベルトン式 ランナ径400mm
バケット 20ヶ(AKKオリジナル)
発電機 三相交流発電機 発電能力500w
噴射ノズル 噴射口径13mm 3口まで取り付け可能
排水 VPパイプφ100mm 方向自由
躯体寸法 W500×D400×H800(架台込み)

1-4

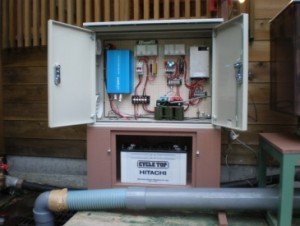

制御装置 スイッチング電源装置による蓄電方式
電力の利用 水車小屋にLED2灯と温泉看板点灯



1-5

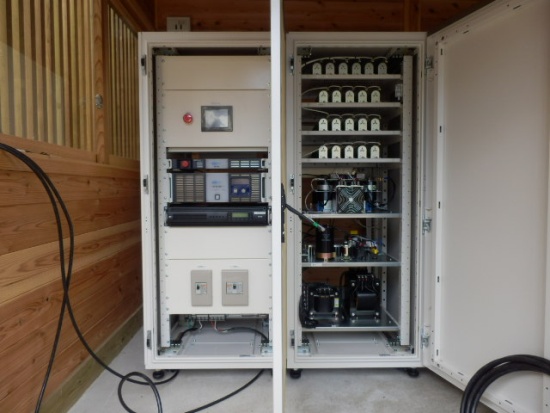

上勝町では系統連系で売電を計画し、今はこの小水力発電システムの新エネルギー認定の申請中です。
この系統連系装置は定格2KW用ですが、当小水力発電で500Wの通電テストでは問題なく作動しました。
